在風電發電場中風力發電機組分布在遼闊的發電場當中，每臺發電機組的頂部機倉配備有一個渦輪發電機，前端是可調整角度的風葉，系統可根據不同的風力狀況來調整風葉的傾斜角度，風葉一般的轉速為10～15轉/分，風葉的通過變速箱可將轉速到1500轉/分的轉速驅動發電機，在機倉里同時也配置一臺工業PC和PLC用于控制及相關數據采集，通過PLC采集風速、風向、轉速、溫度、發電有功功率及無功功率等相關數據，并通過采集的數據對發電機進行實時控制，在風機塔底端還人箱變負責匯流和升壓。風力發電遠程監控系統需要采集所有風機的相關數據并進行實時監控，所以需要把風電場的風機都通過工業以太網交換機組成冗余環網實現互連，在風機塔頂部的機倉內放一臺交接機通過光纖與風機塔底部的交換機相連，而根據各風機塔的地理位置把機塔底部的工業以太網交換機組成冗余環網，實現風力發電遠程監控系統SCADAT系統和控制系統的數據采集、分析和控制，同時提供操作人員和維護人員報警信息等。
系統需求
風力發電場監控系統是監控風電發電場各風機發電的實時監控系統，其主要功能完成風力發電場各風機及環境的實時監控，實現zui大限度地有功發電，保證風電場安全、穩定運行。風力發電場監控系統的通信采用工業以太網交換機冗余環網技術確保在某處網格中斷后能及時恢復。
烽信工業以太網交換機自愈環網技術，快速自愈保護，提供高可靠通信的保證，光路斷電保護功能,滿足具備高可靠性需求的電力組網應用，雙電源冗余設計, 支持更寬的電源輸入范圍，確保供電安全。
性能價格比要求
風力發電場監控系統的通信是一個多測點、多節點、多層次的龐大而復雜的通信網絡，是一項投資大的工程。因此，通信系統的設計既要盡量降低造價，又要滿足實用化要求。這就要求在保證滿足實用功能的前提下，根據不同系統、不同通信層次的性能要求，采用不同的配置，盡量降低系統的造價。
可根據現場實際應用情況拓?fù)洳煌慕M網模式：冗余環網、相交環、相切環、偶合環等；

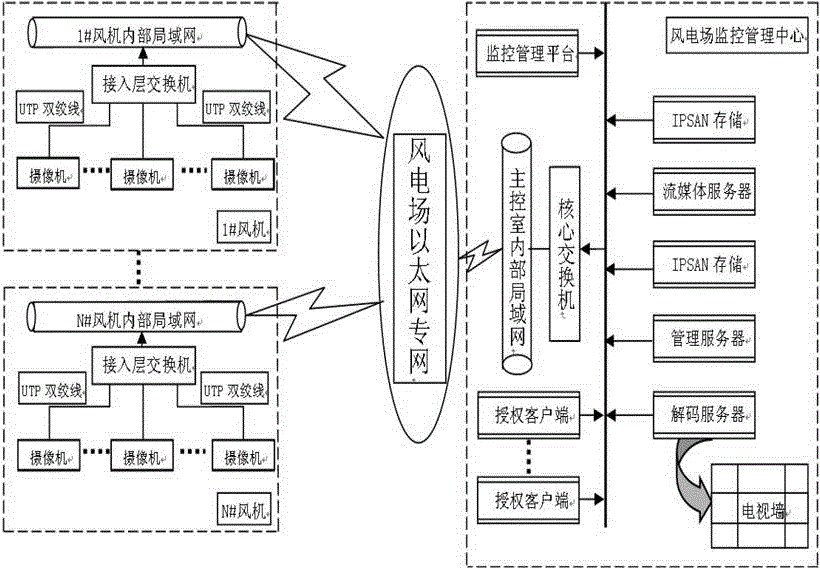

解決方案
