光伏發電系統是利用太陽能電池直接將太陽能轉換成電能的發電系統。它的主要部件是太陽能電池、蓄電池、控制器和逆變器、監控系統。太陽能電池陣列有固定式和跟蹤式，而跟蹤式就如我們所熟知的“向日葵”可以自動追隨太陽的照射方向自動轉向以保證最大的受照來追求最大化的光伏發電量，“跟蹤式”發電量與“固定式”相比可以增加35%以上的太陽輻射接收量。光伏發電監控系統通信是通過工業以太網交換機依據太陽能光伏電站里的電池陣列、匯流箱、逆變器、交直流配電柜、太陽自動跟蹤控制系統、安防裝置等設備的實際地理安裝位置靈活組成各光纖冗余通信網絡，通過此網絡光伏電站的各監測數據及視頻傳輸回監控中心及實現監控中心對光伏電站的相關設備進行遠程自動/手動控制 。受監控的設備種類較多包括光伏系統相關的光伏陣列、光伏跟蹤系統、匯流裝置、逆變器、環境監測儀；安防裝置（攝像頭、避雷器、門禁等）、保護裝置（高壓開關、直流接地等）、計量裝置（電量、電壓、電能質量相關計量?jī)x器）等。
系統需求
(1) 實時性和可靠性要求
光伏發電監控系統是監控光伏發電站各風機發電站里的電池陣列、匯流箱、逆變器、交直流配電柜、太陽自動跟蹤控制系統、安防裝置等設備進行實時的監測和控制，保證光伏發電站的安全、穩定運行。光伏發電監控系統的通信設備采用工業以太網交換機的冗余環網技術確保在某處網格中斷后能及時恢復。 烽信工業以太網交換機的FX-Ring冗余時間≤20ms，并用具有廣播風暴抑制、組播、QOS、ACL等保證數據通信的穩定、實時傳輸。
(2)抗干擾能力要求
光伏發電監控系統的通信設備安裝在電廠區各個系統中，直受烈日的暴曬、環境溫度變化大，需防雨、防風、防塵、防腐及防電磁干擾等。烽信工業以太網交換機采用工業四級設計、IP40、無風扇、工作溫度達-40～85℃。
（3）低運行維護成本：要易于建設、易于使用、易于維護
光伏發電監控系統的通信之多、節點之多、覆蓋面之廣，決定了通信系統的建設要易于建設、易于使用和易于維護。
（4）網絡拓?fù)潇`活
可根據現場實際應用情況拓?fù)洳煌慕M網模式：冗余環網、相交環、相切環、偶合環等；

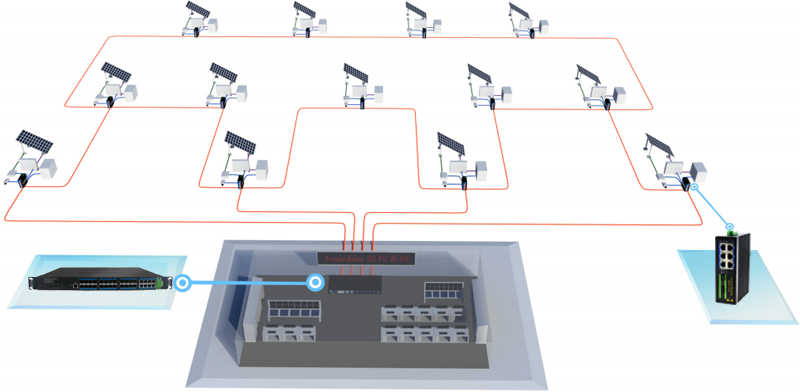

解決方案
