AFC系統全稱是Automatic Fare Collection,自動售檢票系統。AFC是基于計算機、通信、網絡、自動控制等技術，實現軌道交通售票、檢票、計費、收費、統計、清分、管理等全過程的自動化系統。城市軌道交通自動售檢票系統(AFC)的結構進行了層次劃分，共 分為車票、車站終端設備、車站計算機系統、線路中央計算機系統、清分系統五個層次。
系統需求
本系統需采用二層工業以太網FX6216與三層核心匯聚交換機FX724GS交換機構建1000Mbps光纖環網冗余相連，三層工業以太網交換機為車站的服務器及工作站提供接入，與LC系統通過通信網絡實現互聯；二層工業以太網交換機設置在車站內的自動檢票機、自動充值機、自動售票機、半自動售票機及自助査詢機等終端設備內。
方案特點
采用工業級環型冗余網絡，啟用烽信科技冗余環網協議自愈時間小于30ms,有效保障鏈路故障時傳輸網絡快速自愈
工業級設計，防護沖擊，振動和極端工作環境
無風扇設計，雙電源，無故障工作時間大于30萬小時
支持路由協議以便和外部網絡通信
支持-40-85℃寬溫工作，EMC4級防護等級
支持多種冗余環保護協議，如STP/RSTP,MSTP,SW-Ring和IEC62439-6(DRP)
支持三層路由協議，例如RIP和OSPF

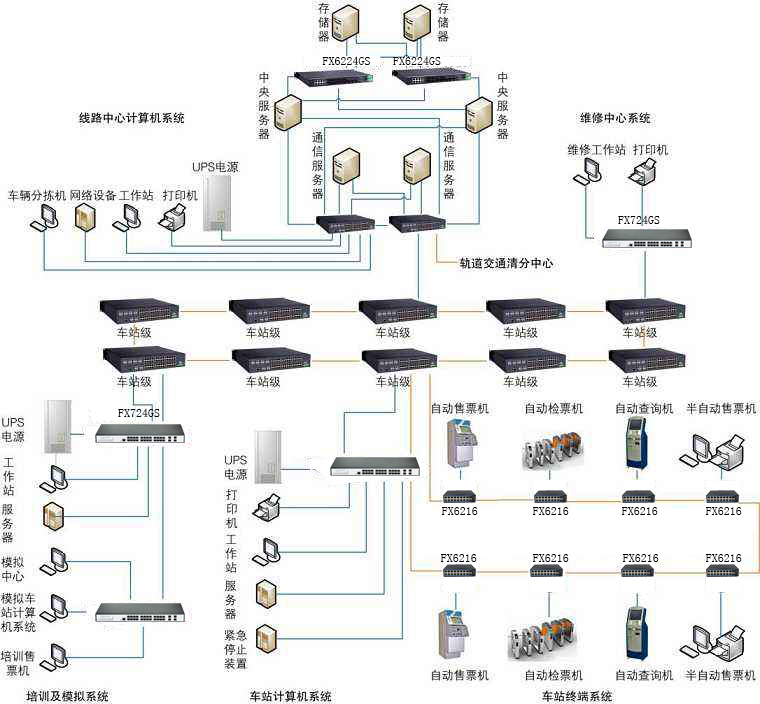

解決方案
